The pasaran plastik acuan suntikan merupakan salah satu segmen pembuatan terbesar dalam ekonomi global. Bernilai kira-kira $385 bilion USD pada 2023 , ia diunjurkan mencecah $510–530 bilion menjelang 2030 pada kadar pertumbuhan tahunan kompaun sekitar 4.5–5.0%. Pengacuan suntikan menyumbang kira-kira 32% daripada semua plastik yang diproses secara global mengikut volum — lebih daripada kaedah pembentukan tunggal yang lain — dan menyentuh hampir setiap kategori produk daripada komponen automotif dan peranti perubatan kepada elektronik pengguna, pembungkusan dan perkakasan pembinaan.
Pusat geografi pengeluaran acuan suntikan global ialah Asia Timur, dengan China sahaja menyumbang anggaran 35–40% daripada keluaran dunia mengikut volum. Pengeluar China terdiri daripada acuan komoditi volum tinggi yang menghasilkan bahagian mudah dalam larian besar kepada acuan ketepatan canggih yang menyediakan OEM automotif, perubatan dan elektronik dengan toleransi dimensi yang ketat dan sistem pengurusan kualiti penuh. Eropah — Jerman, Itali dan Republik Czech khususnya — mendahului dalam ketepatan pembuatan alatan dan kejuruteraan proses untuk aplikasi kerumitan tinggi. Kapasiti acuan Amerika Utara tertumpu dalam rantaian bekalan automotif di Midwest dan kelompok pembuatan peranti perubatan di Timur Laut dan atas Midwest.
Lima sektor penggunaan akhir yang memacu bahagian terbesar permintaan pengacuan suntikan ialah pembungkusan (kira-kira 26% daripada volum), automotif (20%), pembinaan (16%), elektronik (14%) dan perubatan/penjagaan kesihatan (10%). Pengacuan peranti perubatan ialah segmen yang paling pesat berkembang mengikut nilai, didorong oleh demografi yang semakin tua, kerumitan peranti yang semakin meningkat, dan peralihan kepada komponen pakai buang sekali guna — satu anjakan yang menghasilkan volum tinggi, permintaan berulang untuk bahagian acuan dalam bahan daripada polipropilena komoditi kepada PEEK gred kejuruteraan dan silikon gred perubatan.
Kos perkakas ialah pelaburan pendahuluan yang paling ketara dalam projek pengacuan suntikan dan angka yang paling kerap menentukan sama ada reka bentuk berdaya maju secara komersial pada volum pengeluaran tertentu. Berapa kos acuan suntikan plastik bergantung pada saiz bahagian, kerumitan geometri, bilangan rongga, gred keluli, dan sama ada ia dikeluarkan dalam negara atau luar pesisir.
Sebagai rangka kerja rujukan:
Pemacu kos tunggal terbesar dalam perkakas ialah kiraan rongga (setiap rongga tambahan menambah masa pemesinan, bahan, dan tenaga kerja pemasangan), tindakan sampingan dan pengangkat (ciri mekanikal yang melepaskan potongan terkurang menambah kerumitan yang ketara), sistem pelari panas (manifold dipanaskan dan sistem pagar yang menghilangkan pelari sejuk dan kos sprue $5,000–$30,000 setiap permukaan berkilat bergantung kepada keperluan kerumitan optik), dan pengilatan permukaan bergantung kepada keperluan kerumitan tinggi. boleh menambah $2,000–$10,000 pada alat yang sebaliknya akan menjadi mudah.
Titik kritikal yang sering terlepas dalam perbincangan kos: kos terlunas bagi setiap bahagian — jumlah kos perkakas dibahagikan dengan volum pengeluaran — jauh lebih relevan daripada nombor perkakas mutlak. Alat $50,000 yang menghasilkan 500,000 bahagian menambah $0.10/bahagian kepada kos; menghasilkan 10,000 bahagian menambah $5.00/bahagian. Pada volum rendah, kos perkakas setiap bahagian selalunya melebihi gabungan kos bahan dan pengacuan, itulah sebabnya alternatif jangka pendek (alatan lembut, perkakas cetakan 3D, prototaip mesin) adalah rasional dari segi ekonomi di bawah ambang volum tertentu.
Kemasan permukaan pengacuan suntikan ditentukan menggunakan sistem penggredan piawai — selalunya piawaian kemasan SPI (Society of the Plastics Dalamdustry) di Amerika Utara dan standard VDI 3400 di Eropah dan Asia. Kedua-dua sistem menangani julat kualiti permukaan yang sama tetapi menggunakan skala yang berbeza dan tidak boleh ditukar ganti secara langsung tanpa rujukan penukaran.
Sistem SPI berjalan dari A-1 (kilat tertinggi, kemasan cermin) hingga D-3 (matte kasar, tekstur berat). Gred dan aplikasi biasa mereka:
Di luar kemasan permukaan keluli, permukaan bahagian yang boleh dicapai dipengaruhi oleh pilihan bahan, suhu cair, kelajuan suntikan dan suhu acuan. Kemasan berkilat tinggi memerlukan suhu acuan yang lebih tinggi (yang meningkatkan replikasi permukaan keluli yang digilap), kelajuan isian yang lebih perlahan (yang mengurangkan jerebu akibat ricih), dan bahan dengan kelikatan cair rendah dan aliran yang baik. Campuran ABS dan PC/ABS mereplikasi permukaan berkilat tinggi dengan baik; gred yang dipenuhi kaca menghasilkan permukaan yang tidak akan dihilangkan sebarang pengilat pada keluli, kerana gentian kaca menonjol sedikit apabila resin mengecut di sekelilingnya semasa penyejukan.
Tekstur — sama ada melalui goresan asid (Teknologi Acuan dan sistem yang setara) atau EDM (pemesinan nyahcas elektrik) — mesti dinyatakan dengan sudut draf yang mencukupi untuk membenarkan lontar bahagian tanpa tanda seret. Peraturan standard ialah 1° draf tambahan setiap 0.025 mm kedalaman tekstur — tekstur bijirin kulit dalam yang memerlukan 3° atau lebih draf pada permukaan dengan tekstur berat untuk mengelakkan koyak permukaan semasa lonjakan.
Tanda terbakar dalam pengacuan suntikan kelihatan sebagai perubahan warna coklat gelap, hitam atau hangus pada permukaan bahagian, biasanya pada titik terakhir untuk mengisi rongga atau di lokasi yang udara terperangkap tidak dapat keluar. Ia adalah salah satu kecacatan pengacuan suntikan yang paling biasa dan salah satu yang paling instruktif, kerana lokasinya mendedahkan maklumat khusus tentang corak aliran dan keadaan pengudaraan alat.
Mekanisme yang paling biasa di sebalik tanda terbakar ialah kesan diesel : apabila bahagian hadapan cair bergerak melalui rongga dan memampatkan udara di hadapannya, udara dipanaskan secara adiabatik — mekanisme yang sama seperti penyalaan mampatan enjin diesel. Jika udara termampat tidak dapat keluar melalui bolong sebelum bahagian hadapan cair mencapainya, suhu udara meningkat kepada 300–400°C atau lebih tinggi, mencukupi untuk merendahkan dan menghanguskan kebanyakan termoplastik kejuruteraan. Tanda terbakar terbentuk di lokasi yang tepat di mana poket udara terperangkap.
Pengacuan suntikan jangka pendek — juga dipanggil pengacuan suntikan volum rendah atau jambatan — merujuk kepada larian pengeluaran biasanya antara beberapa ratus hingga 10,000–25,000 bahagian, menggunakan perkakas yang direka khusus untuk meminimumkan kos pendahuluan daripada memaksimumkan kadar kitaran dan jangka hayat. Ia menduduki ruang pengeluaran antara percetakan 3D (ekonomi di bawah ~100 bahagian untuk geometri kompleks) dan pengacuan suntikan pengeluaran penuh (ekonomi melebihi 25,000–50,000 bahagian untuk kebanyakan aplikasi).

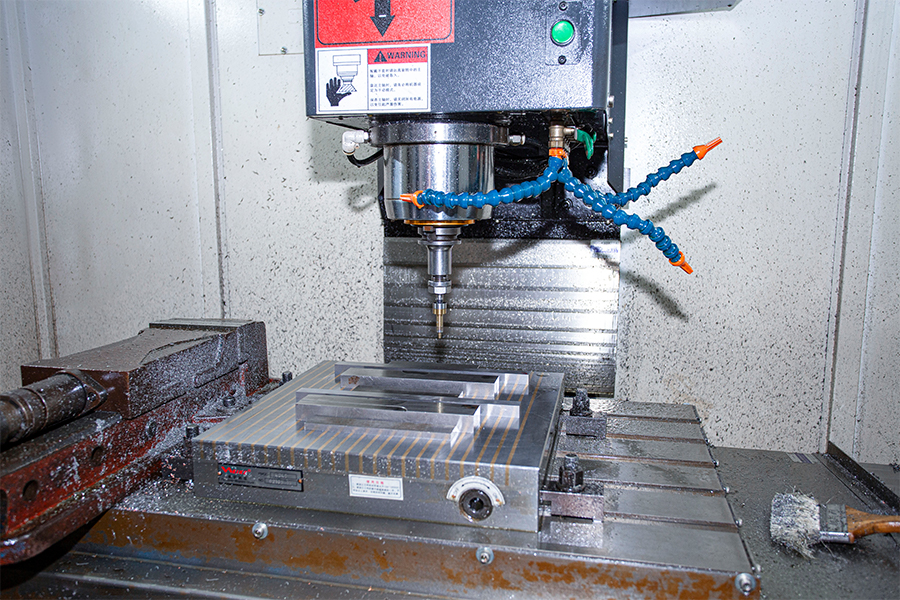

Teknologi yang membolehkan untuk pengacuan suntikan jangka pendek ialah perkakas aluminium, perkakas mesin pantas dalam keluli lembut (pra-keras P20), dan alatan resin atau komposit untuk larian perintis yang sangat singkat. Alat acuan aluminium boleh dimesin 5–10x lebih cepat daripada setara keluli yang dikeraskan, mengurangkan masa utama alat daripada 8–14 minggu kepada 2–5 minggu dan kos alat pemotong sebanyak 40–70%. Pertukaran adalah hayat pukulan: perkakas aluminium biasanya menyokong 5,000–50,000 pukulan bergantung pada bahan yang dibentuk (gred berisi kaca yang kasar mengurangkan hayat alat aluminium dengan ketara), berbanding 500,000–2,000,000 pukulan untuk perkakas pengeluaran keluli yang dikeraskan.
Pengacuan jangka pendek ialah pilihan yang betul untuk: pengesahan pasaran sebelum melakukan perkakasan pengeluaran penuh; pengeluaran jambatan sementara perkakas pengeluaran plumbum panjang sedang dikilangkan; alat ganti untuk produk warisan di mana jumlah permintaan tidak mewajarkan pelaburan perkakas keras; dan kuantiti percubaan klinikal atau kawal selia dalam pembangunan peranti perubatan di mana perubahan reka bentuk mungkin berlaku sebelum kelulusan akhir.
Disiplin proses utama dalam pengacuan jangka pendek ialah reka bentuk untuk perkakas aluminium : mengelakkan sudut dalaman yang sangat tajam (kepekatan tegasan dalam aluminium lebih berbangkit daripada keluli yang dikeraskan), meminimumkan tindakan sampingan di mana mungkin (setiap tindakan adalah permukaan haus), dan mereka bentuk sudut draf yang mencukupi dari awal daripada cuba menyesuaikannya. Bahagian yang direka bentuk dengan mengambil kira perkakas jangka pendek selalunya boleh dialihkan kepada perkakas pengeluaran dengan perubahan reka bentuk yang minimum; bahagian yang direka dengan mengandaikan perkakas keras dari awal kadangkala tidak boleh dihasilkan semula secara ekonomi dalam aluminium sama sekali.
Pengacuan sisipan dan pengacuan terlampau ialah kedua-dua proses yang menggabungkan dua atau lebih bahan ke dalam satu komponen acuan, tetapi ia berbeza secara asas dalam apa yang terkandung dalam bahan sekunder dan bagaimana proses itu disusun. Kefahaman perbezaan antara pengacuan sisipan berbanding pengacuan berlebihan adalah penting untuk memilih proses yang betul dalam reka bentuk bahagian berbilang bahan.
In memasukkan acuan , komponen pra-bentuk — selalunya sisipan logam seperti nat loyang berulir, pin keluli, sesentuh elektrik atau pendakap logam bercop — diletakkan ke dalam rongga acuan sebelum suntikan. Plastik cair kemudian disuntik di sekeliling dan di atas sisipan, membungkusnya apabila plastik itu menjadi pejal. Hasilnya ialah satu komponen di mana sisipan logam terletak secara kekal dan tepat di dalam bahagian plastik, dengan plastik mengalir ke bahagian bawah atau melalui lubang di sisipan untuk mencipta interlock mekanikal yang menahan beban tarik keluar dan tork.
Pengacuan sisipan digunakan di mana-mana bahagian plastik memerlukan sifat mekanikal logam pada antara muka tertentu — sambungan berulir yang mesti menahan pemasangan dan pembongkaran berulang, terminal elektrik yang memerlukan kekonduksian, permukaan galas yang memerlukan kekerasan yang tidak dapat disediakan oleh plastik. Proses ini menghapuskan pemasukan tekan sekunder atau ultrasonik pada sisipan logam, yang mengurangkan kos pemasangan dan meningkatkan konsistensi kekuatan tarik keluar.
In overmolding , substrat plastik yang telah dibentuk sebelumnya (bahagian pukulan pertama) diletakkan ke dalam acuan kedua, dan bahan termoplastik kedua - biasanya TPE, TPU atau elastomer yang lebih lembut - disuntik ke atas dan di sekeliling permukaan substrat yang ditetapkan. Kedua-dua plastik terikat sama ada secara kimia (melalui keserasian bahan dan keadaan pemprosesan) atau secara mekanikal (melalui geometri saling kunci) pada antara muka mereka.
Overacuan digunakan untuk menambah permukaan cengkaman sentuhan lembut pada perumah tegar (alat kuasa, pemegang peranti perubatan, elektronik pengguna), untuk mencipta komponen estetik dua warna atau dua bahan, untuk menambah ciri pengedap yang mematuhi bahagian struktur tegar, dan untuk menyepadukan redaman atau kusyen getaran ke dalam substrat keras. Cengkaman lembut pada pemegang berus gigi, sarung bergetah pengimbas pegang tangan dan pemegang dwi-durometer bagi alat pembedahan semuanya merupakan komponen terlampau.
| Atribut | Insert Molding | Overmolding |
|---|---|---|
| Bahan sekunder | Komponen logam, seramik atau pra-bentuk | Elastomer termoplastik atau plastik kedua |
| Urutan proses | Masukkan dimasukkan ke dalam acuan → plastik disuntik di sekelilingnya | Plastik pukulan pertama diacu → dipindahkan ke acuan kedua → bahan kedua disuntik |
| Jenis bon | Jalinan mekanikal (plastik mengalir ke dalam geometri sisipan) | Ikatan kimia dan/atau jalinan mekanikal antara dua plastik |
| Tujuan utama | Mengintegrasikan fungsi logam (benang, kekonduksian, kekerasan) | Tambahkan sentuhan lembut, warna, pengedap atau redaman getaran |
| Keperluan alatan | Acuan tunggal dengan lekapan pemuatan sisipan | Dua acuan (overmold pukulan pertama) atau mesin dua pukulan |
| Aplikasi biasa | Penyambung elektronik, perumah berulir, peranti perubatan | Pemegang alat kuasa, genggaman perubatan, penutup produk pengguna |
Pilihan antara dua proses didorong oleh masalah apa yang diselesaikan oleh bahan sekunder. Jika keperluan adalah struktur — sambungan berulir, antara muka elektrik, permukaan galas — pengacuan sisip adalah jawapannya. Jika keperluan adalah ergonomik atau sentuhan - cengkaman lembut, bibir pengedap, pecah warna - overmolding adalah betul. Dalam sesetengah komponen, kedua-dua proses digunakan serentak: pemegang peranti perubatan boleh membentuk cengkaman lembut ke atas substrat tegar yang dengan sendirinya mengandungi benang sisipan loyang untuk pemasangan — komponen tunggal tiga bahan dua proses.
Kawalan kualiti dalam pembuatan plastik beroperasi pada tiga peringkat: pengesahan bahan masuk, pemantauan dalam proses dan pemeriksaan bahagian keluar. Setiap peringkat menangani mod kegagalan yang berbeza dan bersama-sama mereka membentuk sistem pengurusan kualiti yang menentukan sama ada produk yang dibentuk secara konsisten memenuhi spesifikasi.
Sifat resin — indeks aliran cair (MFI), kandungan lembapan, warna, dan kebolehkesanan lot — mesti disahkan berdasarkan spesifikasi bahan sebelum pengeluaran bermula. Variasi MFI sebanyak ±10–15% daripada spesifikasi nominal boleh menyebabkan perubahan isian, sinki dan dimensi yang ketara pada bahagian acuan. Kandungan lembapan adalah penting untuk bahan higroskopik: nilon, PC, PET dan ABS menyerap lembapan atmosfera dan mesti dikeringkan di bawah paras lembapan yang ditentukan (biasanya 0.02–0.15% bergantung pada bahan) sebelum dibentuk. Menjalankan resin higroskopik yang tidak kering menghasilkan tanda percikan, buih, dan berat molekul yang berkurangan — kecacatan yang tidak dapat dibetulkan dengan menekan.
Mesin pengacuan suntikan moden menangkap data proses — tekanan rongga, suhu cair, profil kelajuan suntikan, masa penyejukan, daya pengapit — berdasarkan kitaran demi kitaran. Kawalan proses statistik (SPC) digunakan pada parameter proses utama mengenal pasti hanyut sebelum ia menyebabkan pengeluaran kecacatan dan bukannya selepas. Penderia tekanan rongga — transduser piezoelektrik yang dipasang dalam acuan — memberikan maklum balas langsung tentang keadaan pengisian dan pembungkusan di dalam acuan, yang berkorelasi lebih pasti dengan kualiti bahagian berbanding tekanan tong sahaja. Bahagian yang dihasilkan dalam kitaran di mana tekanan rongga menyimpang daripada tetingkap proses yang ditetapkan boleh ditolak secara automatik oleh pemisah bahagian sebelum sampai ke kawasan pemeriksaan.
Rangka kerja pengurusan kualiti di sebalik kaedah ini bergantung pada pasaran akhir. ISO 9001 ialah sistem pengurusan kualiti asas untuk pengacuan industri am. IATF 16949 (dahulunya TS 16949) diperlukan untuk penyertaan rantaian bekalan automotif dan menambah pelan kawalan, FMEA dan keperluan MSA melebihi ISO 9001. ISO 13485 mentadbir pembuatan peranti perubatan dan menambah kawalan reka bentuk, kebolehkesanan dan keperluan rantaian bekalan steril. FDA 21 CFR Part 820 terpakai kepada peranti perubatan yang dijual di pasaran AS. Untuk pengacu perubatan dan automotif, sistem kualiti bukanlah pembeza — ia adalah keperluan kemasukan. Pembeli dalam sektor ini mengaudit sistem kualiti sebelum meluluskan acuan baharu dan audit pengawasan tahunan mengekalkan kelulusan tersebut sepanjang perhubungan bekalan.
